Hantek 6074BE Kit IV เป็นออสซิลโลสโคปแบบ 4 ช่อง ที่ออกแบบมาเพื่อการวินิจฉัยและวัดสัญญาณในระบบยานยนต์โดยเฉพาะ รองรับฟังก์ชันการวัดกว่า 80 ประเภท เช่น ระบบจุดระเบิด, เซ็นเซอร์, บัสข้อมูล, ระบบสตาร์ทและชาร์จไฟ มาพร้อม อัตราการสุ่มตัวอย่างแบบเรียลไทม์ 1GSa/s และแบนด์วิดท์ 70MHz ตัวเครื่องขนาดกะทัดรัด พกพาสะดวก เชื่อมต่อผ่าน USB 2.0 Plug & Play โดยไม่ต้องใช้แหล่งจ่ายไฟเพิ่มเติม รองรับ Windows 10 / 8 / 7 และรองรับการพัฒนาโปรแกรมเพิ่มเติมผ่าน LabView, VB, VC, QT

คุณสมบัติเด่น

✅ รองรับฟังก์ชันการวัดในยานยนต์มากกว่า 80 ประเภท เช่น

• การวิเคราะห์ ระบบจุดระเบิด (หลักและรอง)
• การตรวจสอบ เซ็นเซอร์ ต่างๆ เช่น Air Flow Meter, Camshaft, Crankshaft, Lambda Sensor, Throttle Position
• การวิเคราะห์ Bus Data เช่น CAN Bus, LIN Bus
• การตรวจสอบ ระบบเชื้อเพลิง ทั้งเบนซินและดีเซล
• การตรวจสอบ ระบบสตาร์ทและชาร์จไฟ

✅ ความสามารถการวิเคราะห์สัญญาณสูง

• แบนด์วิดท์สูงสุด 70MHz
• อัตราการสุ่มตัวอย่างแบบเรียลไทม์สูงถึง 1GSa/s
• ความไวอินพุตสูง 2mV-10V/DIV
• บันทึกและเล่นซ้ำคลื่นสัญญาณ (Waveform Record & Replay)
• ฟังก์ชัน PASS/FAIL Check สำหรับการตรวจสอบสัญญาณอัตโนมัติ
• ฟังก์ชัน FFT Spectrum Analyzer สำหรับการวิเคราะห์สเปกตรัมความถี่

✅ ใช้งานง่ายและพกพาสะดวก

• เชื่อมต่อผ่าน USB 2.0 ใช้งานแบบ Plug & Play โดยไม่ต้องใช้แหล่งจ่ายไฟเสริม
• ออกแบบตัวเครื่องขนาดเล็ก วัสดุ อลูมิเนียมอโนไดซ์ แข็งแรง ทนความร้อน และทนต่อการสึกหรอ
• รองรับการใช้งานกับ โน้ตบุ๊ก, แท็บเล็ต, คอมพิวเตอร์ตั้งโต๊ะ
• รองรับการทำงานในสภาพแวดล้อมภาคสนาม

✅ รองรับการพัฒนาซอฟต์แวร์เพิ่มเติม

• รองรับการเชื่อมต่อหลายออสซิลโลสโคปในคอมพิวเตอร์เครื่องเดียว เพื่อขยายจำนวนช่องวัด
• รองรับการพัฒนา LabView, VB, VC, QT
• ส่งออกข้อมูลเป็น Excel, BMP, JPG ได้ง่าย

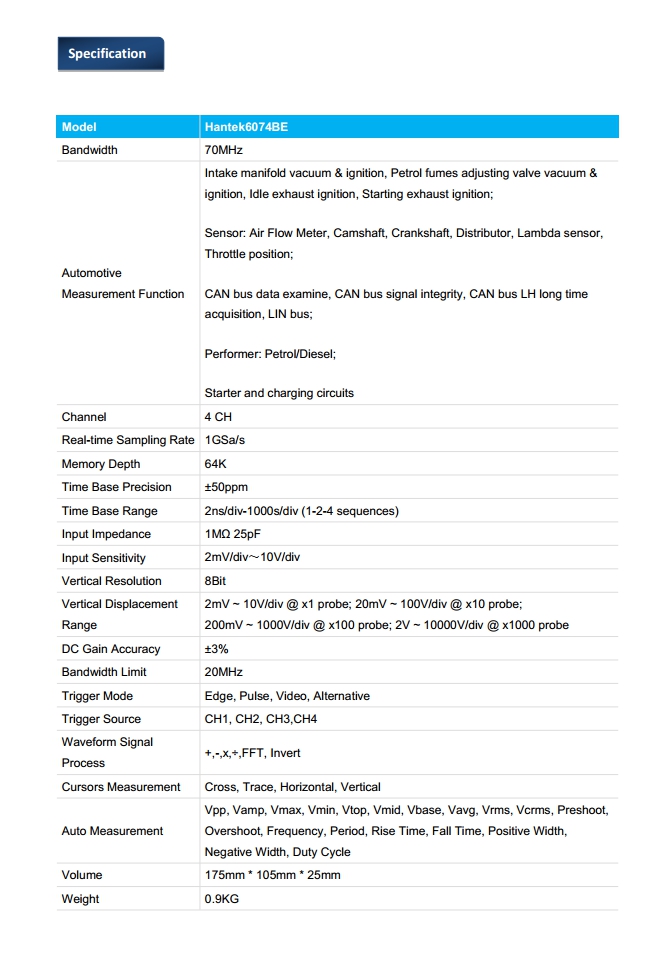

ข้อมูลทางเทคนิค

• แบนด์วิดท์: 70MHz
• ช่องสัญญาณ: 4 ช่อง
• อัตราการสุ่มตัวอย่าง: 1GSa/s
• ความไวอินพุต: 2mV-10V/DIV
• อินเทอร์เฟซ: USB 2.0 (Plug & Play)
• รองรับระบบปฏิบัติการ: Windows 10 / 8 / 7
• ฟังก์ชันการวิเคราะห์ข้อมูลบัส: รองรับ CAN Bus, LIN Bus
• ฟังก์ชันการวิเคราะห์ทางคณิตศาสตร์: การบวก ลบ คูณ หาร X-Y Display
• การส่งออกข้อมูลคลื่นสัญญาณ: รูปแบบ Excel, BMP, JPG
• รองรับการพัฒนาซอฟต์แวร์เพิ่มเติมผ่าน LabView, VB, VC, QT

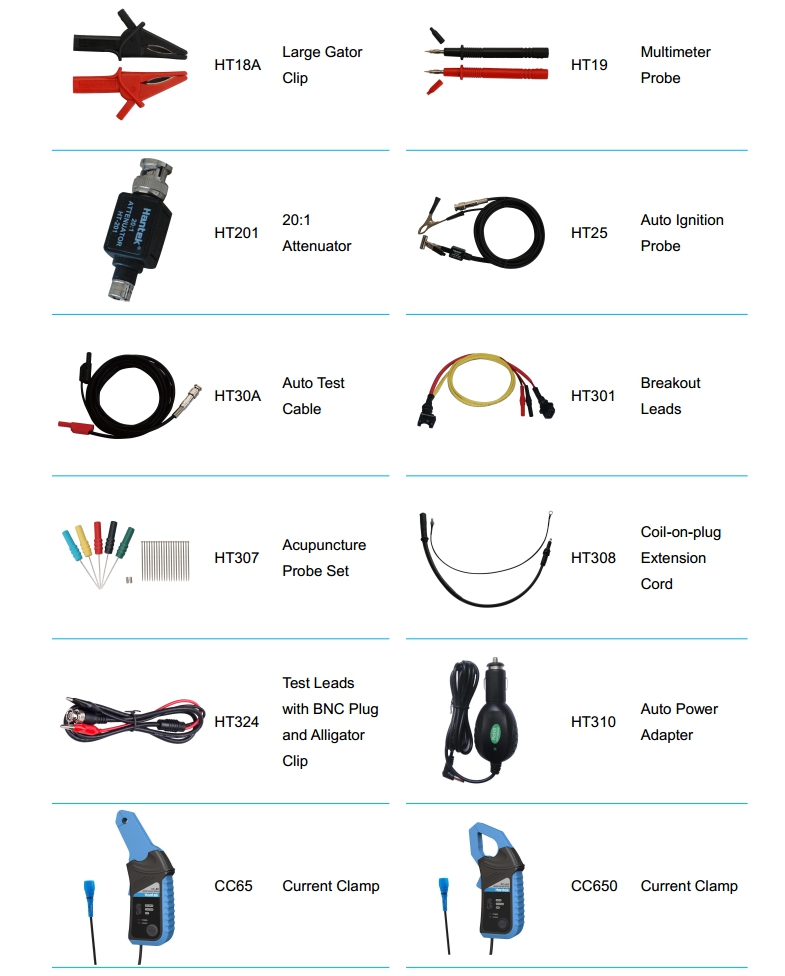

อุปกรณ์ภายในกล่อง

• Hantek 6074BE Series Kit ออสซิลโลสโคป 4 ช่อง
• สาย USB 2.0
• สายโพรบวัดสัญญาณ
• ซอฟต์แวร์สำหรับติดตั้ง
• คู่มือการใช้งาน

สรุป

Hantek 6074BE Series Kit เป็น ออสซิลโลสโคปที่เหมาะสำหรับการวิเคราะห์ยานยนต์ โดยเฉพาะ เหมาะสำหรับ วิศวกร ช่างเทคนิค และผู้ที่ทำงานด้านระบบไฟฟ้ายานยนต์ ที่ต้องการเครื่องมือที่มีความแม่นยำสูง ฟังก์ชันครบครัน และใช้งานได้สะดวก ทั้งในห้องปฏิบัติการและภาคสนาม

Hantek 6074BE Kit IV

• 4 Channels, 70MHz Bandwidth, 1GSa/s Sampling Rate

• วัดค่ามาตรฐานของรถยนต์ได้มากถึง 80 ชนิด (ค่าเผาไหม้,เซนเซอร์,วิเคราะห์สัญญาณบัสต่างๆ,เพลาขับ,ไดรสตาร์ท,ไดรชารจ์

• 4 ช่อง, แบนวิดสูงถึง 70 MHz, อัตราสุ่มตัวอย่างรวดเร็ว 1GSa/s, 2mV-10V/DIV อินพุทการตอบสนองสูงและช่วงการตอบสนองที่มาก

• USB 2.0, รองรับการจ่ายไฟจาก PC,Notebook

Feature

• Standard equipped over 80 types of automotive measurement function；

First Diagnosis: Intake manifold vacuum & ignition, Petrol fumes adjusting valve vacuum & ignition, Idle exhaust ignition, Starting exhaust ignition

Ignition: primary and secondary

Sensor: Air Flow Meter, Camshaft, Crankshaft, Distributor, Lambda sensor, Throttle position

Bus Diagnosis: CAN bus data examine, CAN bus signal integrity, CAN bus LH long time acquisition, LIN bus

Performer: Petrol/Diesel

Starter and charging circuits

• Fit for the portable computers, table PC, and suitable for wild mobile use and business trip use. Support WIN10/ WIN8/WIN7 etc.
• USB 2.0 interface plug and play, and no need extra power supply;
• Great function, More than 20 kinds of automatic measurement function, PASS/FAIL Check function. Resourceful trigger function, dynamic cursor tracking, waveform record and replay function.
• Good mechanical design with small size which is easy for carrying. The outer case is made by the same material with iPad - Anodised aluminium. It has great heat resistance and abrasive resistance with beautiful appearance. The hardness of aluminium alloy surface is greatly improved.
• 4 channels oscilloscope, 1GSa/s real time sampling rate, 2mV-10V/DIV high input sensitivity and large input range, 70MHz high bandwidth,
• The waveform data could be output to EXCEL,BMP,JPG.

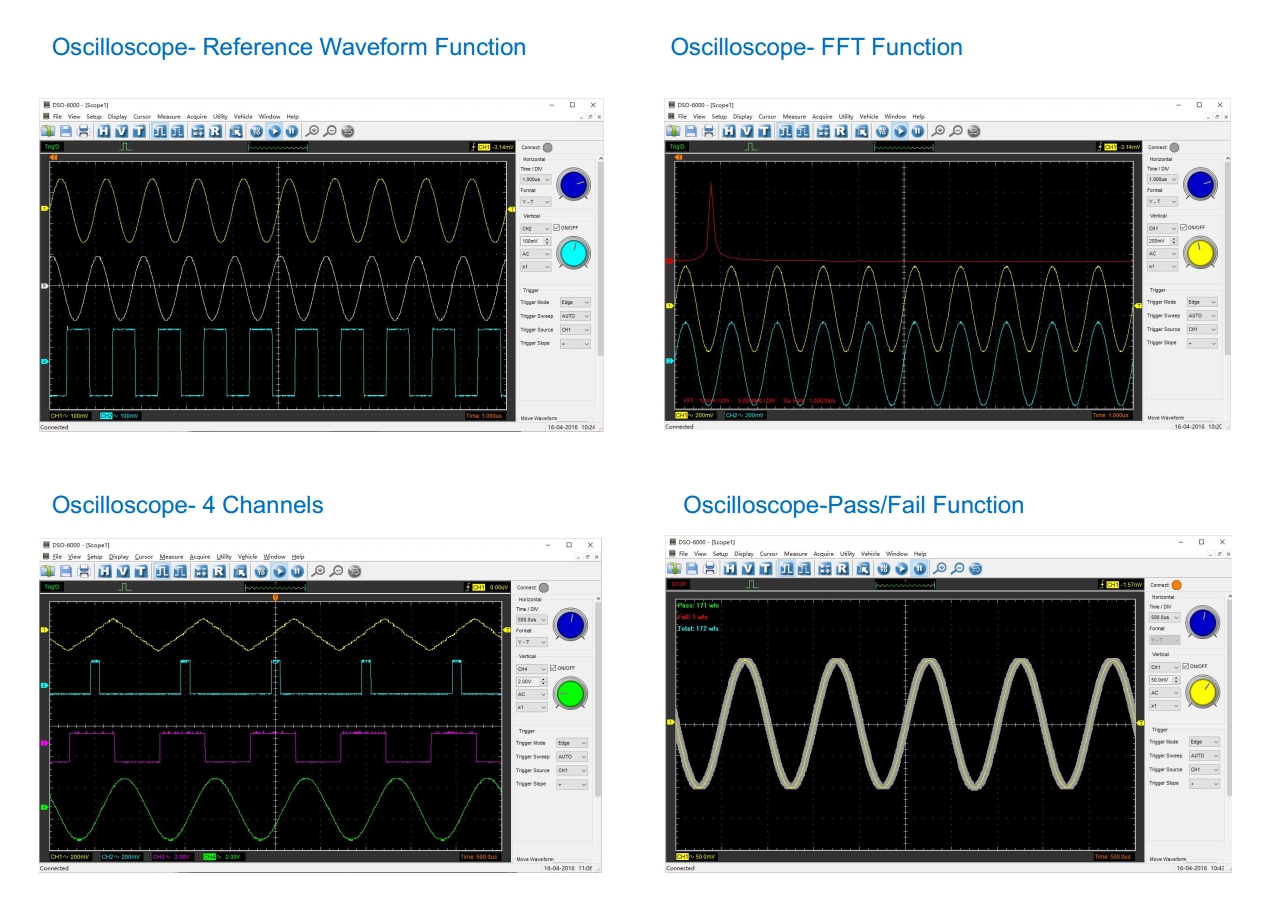

• Waveform averaging, afterglow, lightness control, reverse, add, subtract, multiply, divide, X-Y display.
• FFT spectrum analyzer
• One computer could connect with multiple oscilloscopes, expand the channel number easily.
• Provide secondary development library DLL; Provide Labview\VB\VC\QT developing examples.
