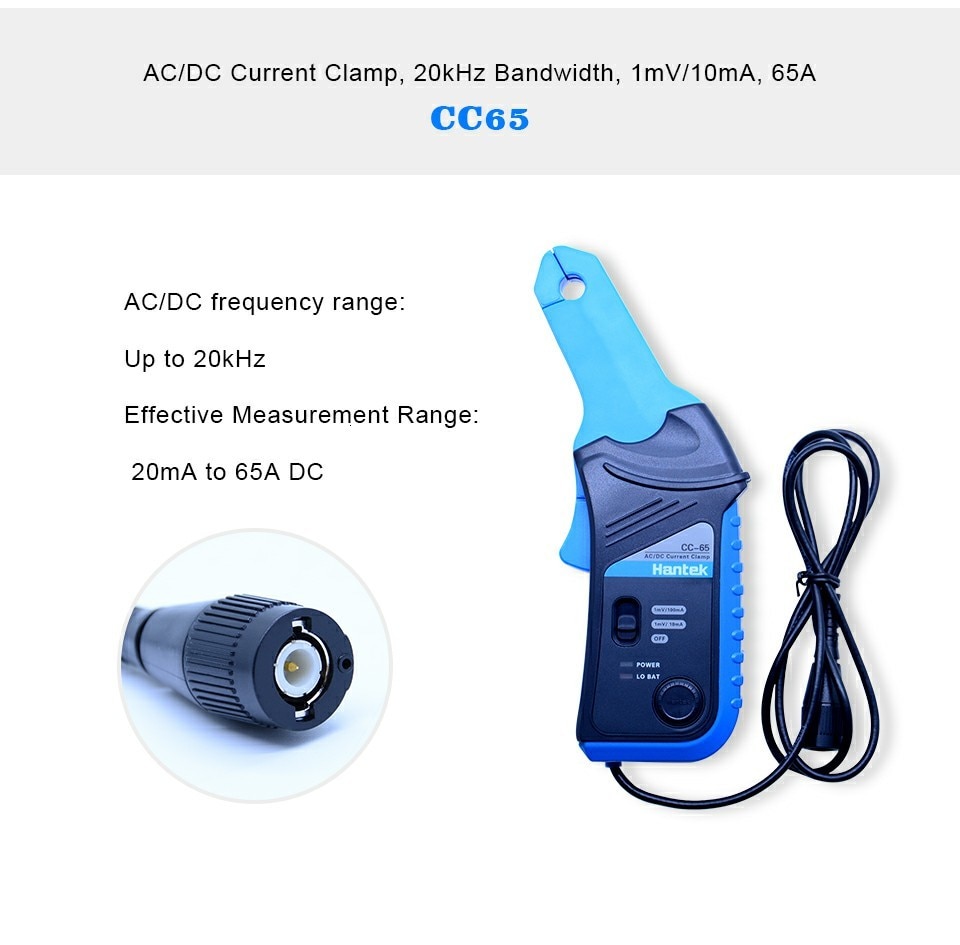

Hantek CC-65 AC/DC Current Probe Clamp Bandwidth 20kHz, 1mV/10mA, 65A
Hantek CC-65 Current Probe แบนวิด 20kHz 65A
Hantek AC/DC Current Clamp CC-65 เป็น หัวจับกระแสไฟฟ้าแบบ AC/DC ที่สามารถวัดกระแสได้สูงสุดถึง 65A และรองรับย่านความถี่สูงถึง 20kHz ออกแบบมาเพื่อ เชื่อมต่อกับมัลติมิเตอร์และออสซิลโลสโคป ช่วยให้สามารถ วัดค่ากระแสไฟฟ้าได้อย่างแม่นยำ และดูรูปคลื่นของกระแสไฟฟ้าได้แบบเรียลไทม์
คุณสมบัติเด่น
✅ รองรับการวัดทั้ง AC และ DC
- วัดกระแสตรง (DC) ได้ตั้งแต่ 10mA ถึง 65A
- วัดกระแสสลับ (AC) ได้ตั้งแต่ 100mA ถึง 65A
✅ ย่านความถี่กว้าง รองรับถึง 20kHz
- สามารถวิเคราะห์ วงจรไฟฟ้า มอเตอร์ และระบบอิเล็กทรอนิกส์ที่ใช้ความถี่สูงได้อย่างแม่นยำ
✅ รองรับการเชื่อมต่อทั้งกับมัลติมิเตอร์และออสซิลโลสโคป
- เชื่อมต่อกับออสซิลโลสโคปผ่าน BNC Connector เพื่อดูรูปคลื่นของกระแส
- เชื่อมต่อกับมัลติมิเตอร์ผ่าน Banana Plug เพื่ออ่านค่ากระแสไฟฟ้า
✅ เซนเซอร์วัดกระแสแบบ Permalloy + Hall Effect Sensor
- ให้สัญญาณที่เสถียรและมีความแม่นยำสูง
- แปลงค่ากระแสไฟฟ้าเป็นแรงดันไฟฟ้าเพื่ออ่านค่าได้ง่ายขึ้น
✅ ใช้งานง่าย น้ำหนักเบา พกพาสะดวก
- ดีไซน์ขนาดกะทัดรัด พร้อมระบบจับสายไฟขนาด 9 มม.
- ไฟ LED แจ้งเตือนเมื่อแบตเตอรี่ต่ำ

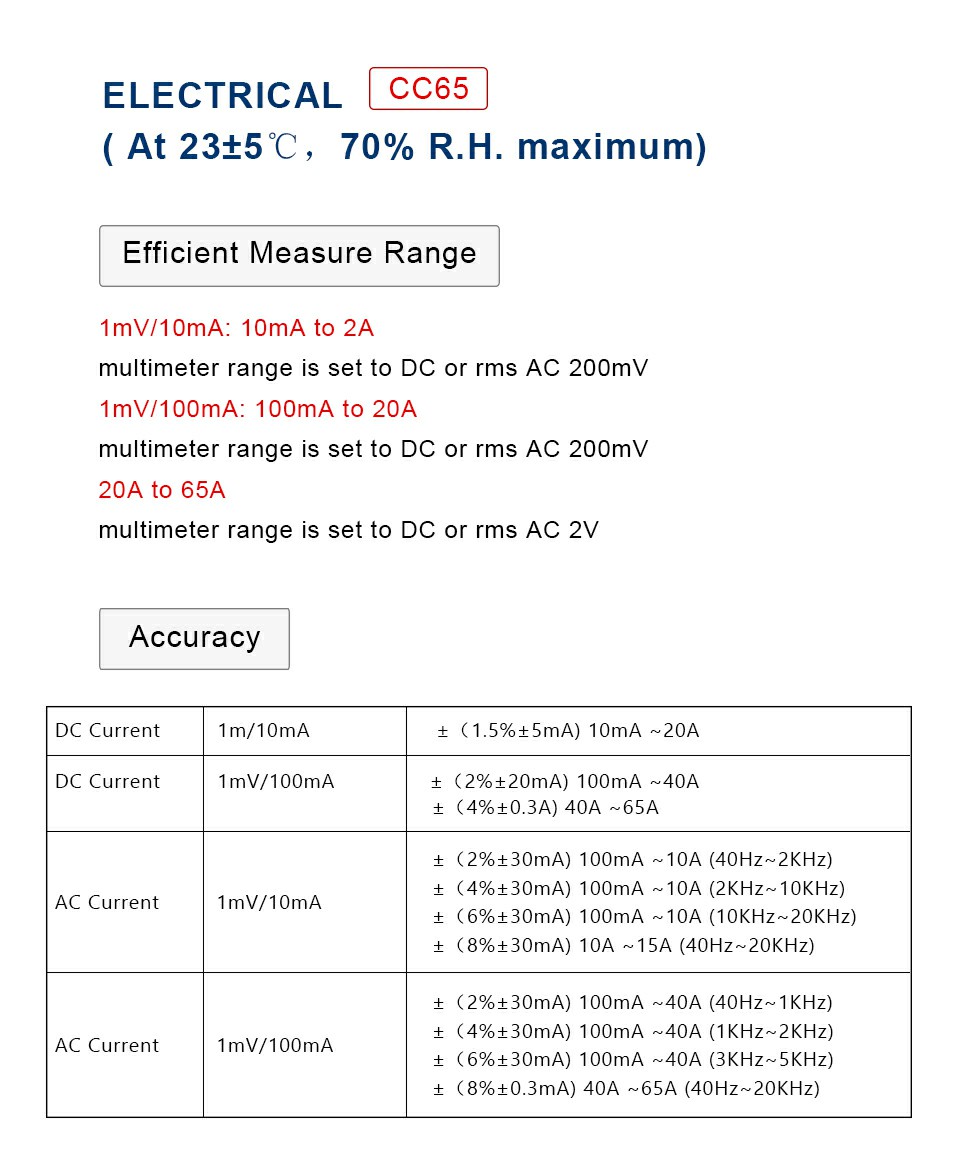

ข้อมูลทางเทคนิค
| พารามิเตอร์ | รายละเอียด |
|---|---|
| ช่วงการวัดกระแส DC | 10mA - 65A |
| ช่วงการวัดกระแส AC | 100mA - 65A |
| ย่านความถี่ (Bandwidth) | สูงสุด 20kHz |
| ค่าความแม่นยำของ DC | ±(1.5%±5mA) ที่ 10mA - 20A ±(2%±20mA) ที่ 100mA - 40A ±(4%±0.3A) ที่ 40A - 65A |
| ค่าความแม่นยำของ AC | ±(2%±30mA) ที่ 100mA - 10A (40Hz - 2kHz) ±(4%±30mA) ที่ 100mA - 10A (2kHz - 10kHz) ±(6%±30mA) ที่ 100mA - 10A (10kHz - 20kHz) ±(8%±30mA) ที่ 10A - 15A (40Hz - 20kHz) |
| ขนาดสายที่รองรับ | สูงสุด 9 มม. |
| ประเภทแบตเตอรี่ | 9V DC |
| ไฟแสดงสถานะแบตเตอรี่ต่ำ | ไฟ LED สีแดง |
| ขนาดเครื่อง | 195mm x 70mm x 33mm |
| น้ำหนัก | 250 กรัม |
การใช้งาน
✔ การวัดและวิเคราะห์วงจรไฟฟ้า
✔ การตรวจสอบระบบมอเตอร์และอินเวอร์เตอร์
✔ การวัดอุปกรณ์อิเล็กทรอนิกส์และระบบพลังงาน
✔ การซ่อมบำรุงระบบไฟฟ้าในโรงงานอุตสาหกรรม

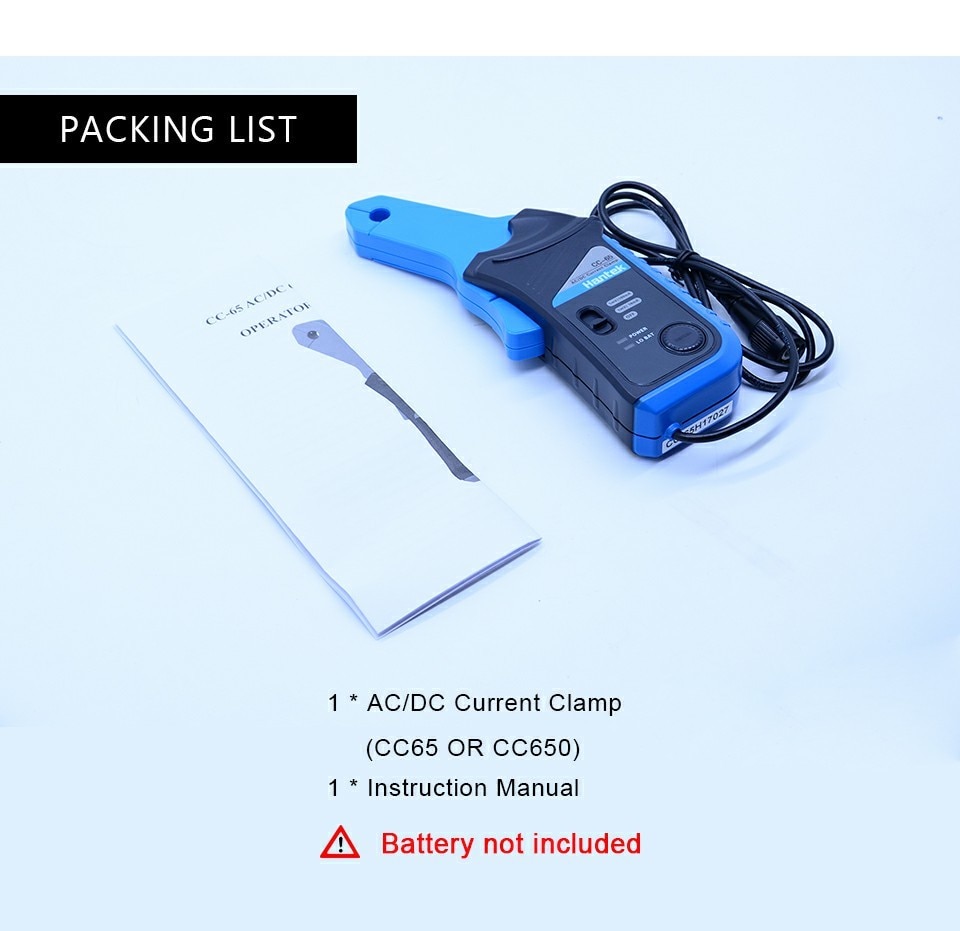

อุปกรณ์ในกล่อง
✔ แคลมป์วัดกระแสไฟฟ้า AC/DC Current Clamp CC-65 x 1
✔ สายเชื่อมต่อแบบขั้วตรง Banana Plug หรือ BNC Plug x 1
✔ คู่มือการใช้งาน x 1
สรุป
AC/DC Current Clamp CC-65 เป็น หัวจับกระแสไฟฟ้าแบบ AC/DC ที่มีความแม่นยำสูงและรองรับย่านความถี่กว้างถึง 20kHz ช่วยให้สามารถวิเคราะห์ วงจรไฟฟ้า มอเตอร์ และระบบพลังงานได้อย่างละเอียด รองรับการใช้งานกับทั้ง ออสซิลโลสโคปและมัลติมิเตอร์ ทำให้เป็น เครื่องมือที่เหมาะสำหรับวิศวกรไฟฟ้า ช่างซ่อมบำรุง และผู้ที่ทำงานเกี่ยวกับระบบไฟฟ้าและอิเล็กทรอนิกส์
