Hantek DPO6082B 2CH 80MHz 1GSa/s 64M Digital Phosphor Oscilloscope ,Touch Screen, with LAN port

สั่งผ่านไลน์ได้เลยรบกวน @thaihotairtool (มี@นะครับ)
รหัสสินค้า
HT-DPO6082B
ราคาพิเศษ ฿10,850.00 ราคาปรกติ ฿15,900.00

Hantek DPO6082B เป็น ออสซิลโลสโคปแบบ 2 แชนแนล ที่มาพร้อมกับ แบนด์วิดท์ 80MHz และ อัตราสุ่มตัวอย่าง 1GSa/s รองรับการจับสัญญาณที่รวดเร็วถึง 400,000 wfms/s และมีหน่วยความจำสูงสุด 64Mpts

รุ่นนี้เหมาะสำหรับ การวิเคราะห์สัญญาณ วิศวกรรมอิเล็กทรอนิกส์ การพัฒนาและซ่อมแซมระบบฝังตัว การศึกษา และการทดลองในห้องปฏิบัติการ


คุณสมบัติหลัก

ออสซิลโลสโคป 2 แชนแนล

  • แบนด์วิดท์ 80MHz
  • อัตราสุ่มตัวอย่างสูงสุด 1GSa/s
  • ช่วงความไว 500μV/div ถึง 10V/div

อัตราการจับสัญญาณสูงสุด 400,000 wfms/s

  • รองรับโหมดจับสัญญาณเร็ว (Quick Acquisition Mode)
  • รองรับการแบ่งช่วงการเก็บข้อมูลสูงสุด 80,000 ส่วน (Segmented Acquisition Function)
  • รองรับการแสดงผลแบบ 256 ระดับสี และ Color Temperature Display

ฟังก์ชันทริกเกอร์และการถอดรหัสซีเรียล

  • 16 รูปแบบของทริกเกอร์
  • รองรับการถอดรหัสซีเรียล 5 แบบ ได้แก่ UART, I2C, SPI, CAN, LIN

หน่วยความจำลึก 64Mpts

  • สามารถเก็บสัญญาณได้ยาวนานและละเอียด

หน้าจอสัมผัสแบบ Capacitive Touchscreen ขนาด 7 นิ้ว

  • ความละเอียด 800x480 TFT LCD
  • รองรับ การซูมคลื่นสัญญาณ และการวิเคราะห์สเปกตรัมแบบ FFT

ฟังก์ชันคำนวณทางคณิตศาสตร์ขั้นสูง (Math Functions)

  • รองรับการบวก, ลบ, คูณ, หาร และ FFT

การเชื่อมต่อที่หลากหลาย

  • พอร์ต USB Host, USB Device, LAN
  • พอร์ตเสริม HDMI, UART

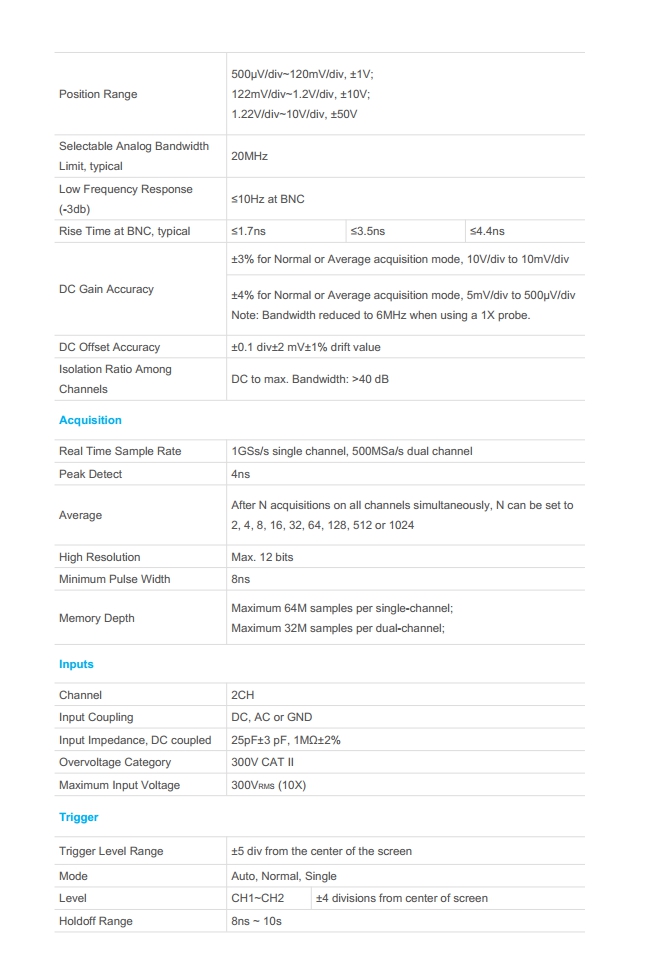

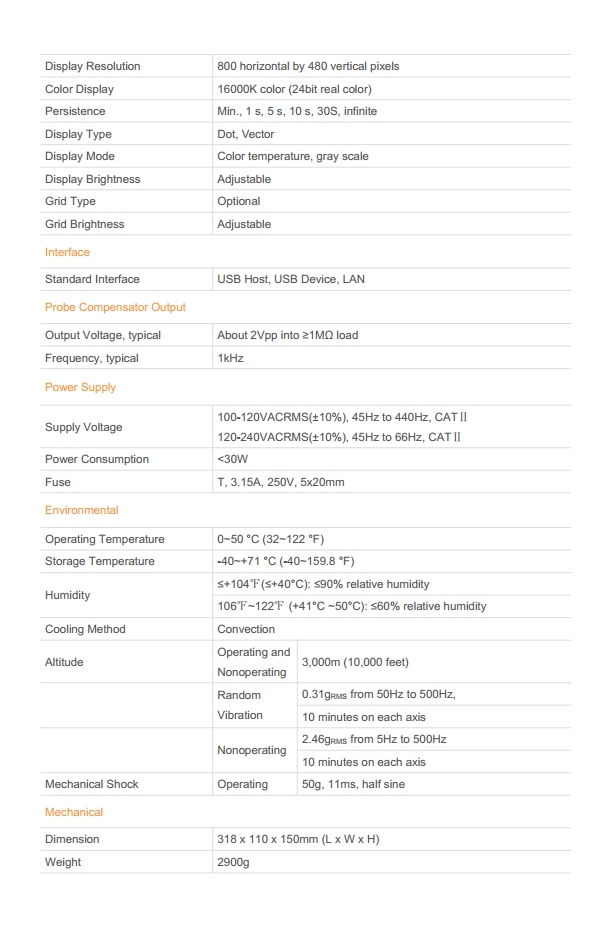

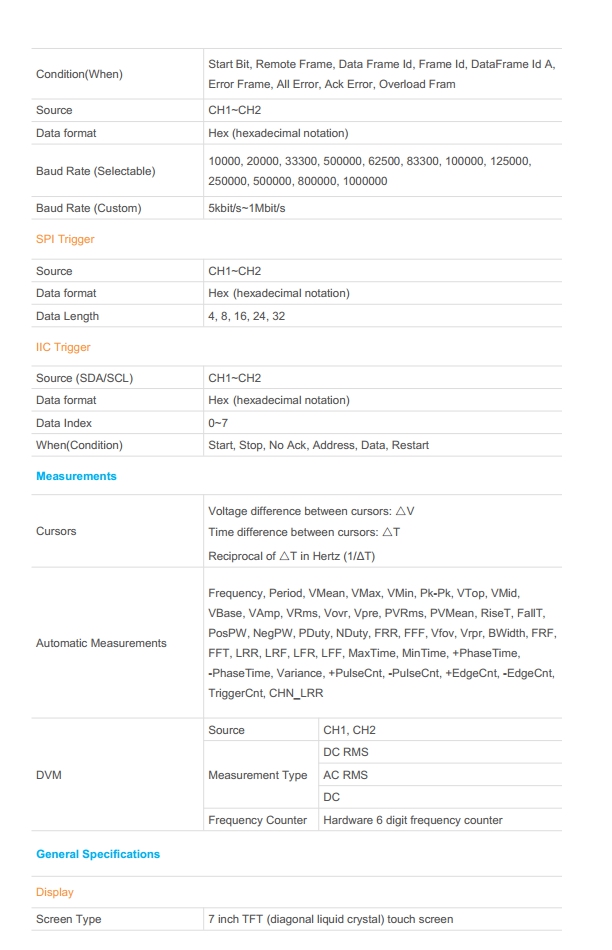

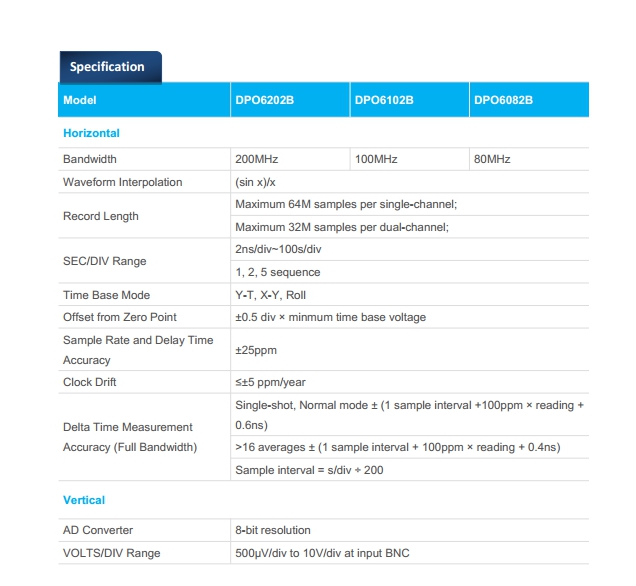

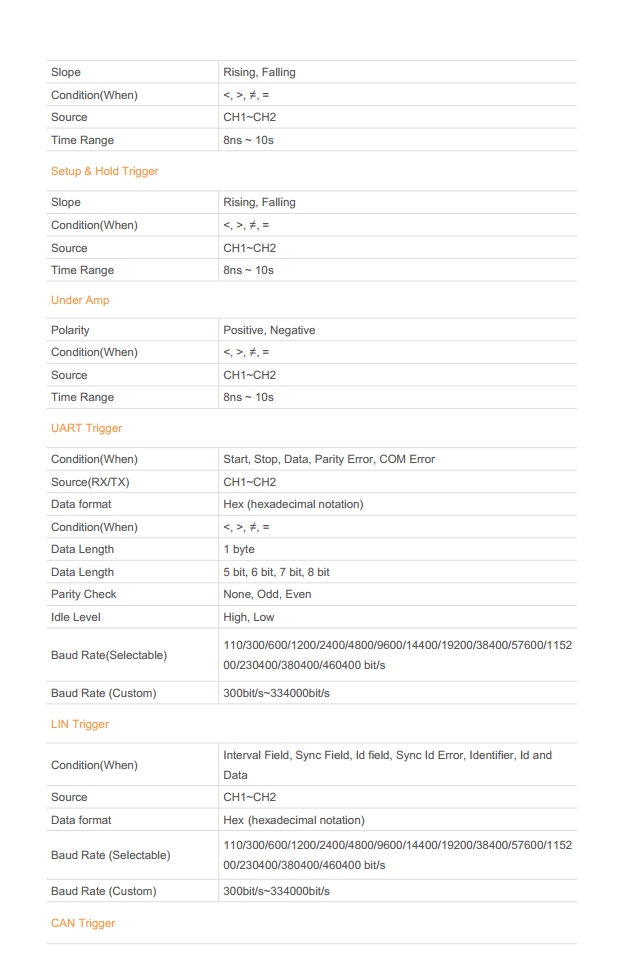

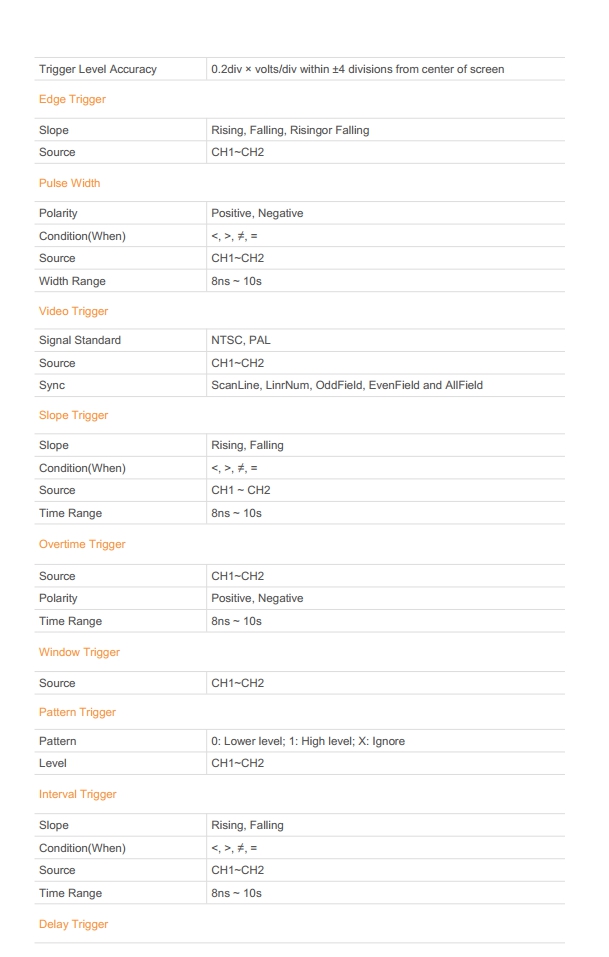

ข้อมูลทางเทคนิค (Specification)

พารามิเตอร์ รายละเอียด
จำนวนช่องสัญญาณ 2 ช่อง (Analog)
แบนด์วิดท์ 80MHz
อัตราการสุ่มตัวอย่าง 1GSa/s
ช่วงแรงดันอินพุต 500μV/div – 10V/div
ความลึกของหน่วยความจำ 64Mpts
อัตราการจับสัญญาณ 60,000 wfms/s (ปกติ), 400,000 wfms/s (โหมดจับสัญญาณเร็ว)
ทริกเกอร์และการถอดรหัสซีเรียล รองรับ 16 รูปแบบทริกเกอร์ และ 5 ตัวถอดรหัสโปรโตคอล (UART, I2C, SPI, CAN, LIN)
หน้าจอแสดงผล หน้าจอสัมผัส Capacitive ขนาด 7 นิ้ว (800x480)
การเชื่อมต่อ USB Device, USB Host, LAN, HDMI (อุปกรณ์เสริม)
มาตรฐาน รองรับ LXI CORE 2011, ควบคุมผ่านคำสั่งระยะไกล
การใช้งาน การวิเคราะห์สัญญาณ, วิศวกรรมไฟฟ้า, ระบบฝังตัว, อุตสาหกรรมการบิน, การศึกษา

การใช้งานแนะนำ

วิศวกรรมไฟฟ้าและอิเล็กทรอนิกส์
การออกแบบและทดสอบระบบฝังตัว (Embedded Systems)
การตรวจวิเคราะห์สัญญาณซีเรียล (UART, SPI, I2C, CAN, LIN)
การซ่อมบำรุงระบบไฟฟ้าและเครื่องมืออุตสาหกรรม
งานวิจัยและการศึกษาในห้องปฏิบัติการ


สรุป

Hantek DPO6082B เป็น ออสซิลโลสโคป 2 แชนแนล ที่รองรับ แบนด์วิดท์ 80MHz และอัตราสุ่มตัวอย่าง 1GSa/s มาพร้อม หน่วยความจำขนาด 64Mpts และ จอสัมผัสขนาด 7 นิ้ว รองรับ ฟังก์ชันทริกเกอร์ 16 รูปแบบ และการถอดรหัสโปรโตคอล 5 ประเภท เหมาะสำหรับ วิศวกร นักพัฒนา นักวิจัย และนักศึกษา ที่ต้องการเครื่องมือวิเคราะห์สัญญาณที่มีประสิทธิภาพและแม่นยำ


Hantek DPO6082B

  • 2 channels, 80MHz bandwidth, 1GS/s sample rate, 64 Mpts Memory Depth
  • Waveform capture rate up to 400,000 wfm/s (FastAcq Mode), 60,000 wfm/s (DPO Mode)
  • Multi-segment acqusition function, maximum redord waveform 80, 000 frames, 256 level grayscale
    display
  • Low noise, vertical miminum range 500uV/div.
  • Over 43 types of auto measurement function (with statistics function).
  • Over 16 types of trigger function, including 5 kinds of protocol trigger, and provide 5 serial decode
    options, UART, LIN, CAN, SPI, IIC decode.
  • 5 digit digital voltmeter and 6 digit frequency counter .
  • USB and LAN port, with touch screen.
