Hantek DPO6084C 4 CH 80MHz 64M , 400,000 wfm/s Oscilloscope with 2 AWG ,1 ทัชสกรีน + LAN Port + FRA Function
Hantek DPO6084C เป็น ออสซิลโลสโคปดิจิตอลแบบ 4 แชนแนล ที่มาพร้อม แบนด์วิดท์ 80MHz และ อัตราสุ่มตัวอย่างสูงสุด 1GSa/s พร้อมหน่วยความจำ 64Mpts และ อัตราการจับสัญญาณสูงสุด 400,000 wfms/s
มาพร้อม เครื่องกำเนิดสัญญาณฟังก์ชัน (AFG) จำนวน 2 แชนแนล รองรับคลื่นมาตรฐาน 13 รูปแบบ และรองรับการกำหนดค่าคลื่นแบบอิสระ รองรับการใช้งานหลากหลาย ทั้งในงาน วิศวกรรมไฟฟ้า การออกแบบระบบฝังตัว งานวิจัย และการศึกษา
หน้าจอ Capacitive Touchscreen ขนาด 7 นิ้ว (800x480 TFT LCD) ช่วยให้ผู้ใช้งานสามารถใช้งานได้สะดวก พร้อมรองรับ 256 ระดับสีและการแสดงผลแบบสีอุณหภูมิ
คุณสมบัติเด่น
✅ ออสซิลโลสโคป 4 แชนแนล
- รองรับ แบนด์วิดท์ 80MHz
- อัตราสุ่มตัวอย่างสูงสุด 1GSa/s
✅ อัตราการจับสัญญาณสูงสุด 400,000 wfms/s
- รองรับโหมดจับสัญญาณแบบเร็ว (Quick Acquisition Mode)
- รองรับ การแบ่งช่วงสัญญาณสูงสุด 80,000 ส่วน (Segmented Acquisition Function)
✅ เครื่องกำเนิดสัญญาณฟังก์ชัน AFG
- รองรับ 2 แชนแนล
- รองรับ 13 รูปแบบของคลื่นสัญญาณ เช่น ไซน์, สี่เหลี่ยม, สามเหลี่ยม, พัลส์ ฯลฯ
- อัตราสุ่มสูงสุด 200MSa/s
- ความละเอียดแนวตั้ง 12 บิต
- ความยาวคลื่นสัญญาณสูงสุด 8Kpts

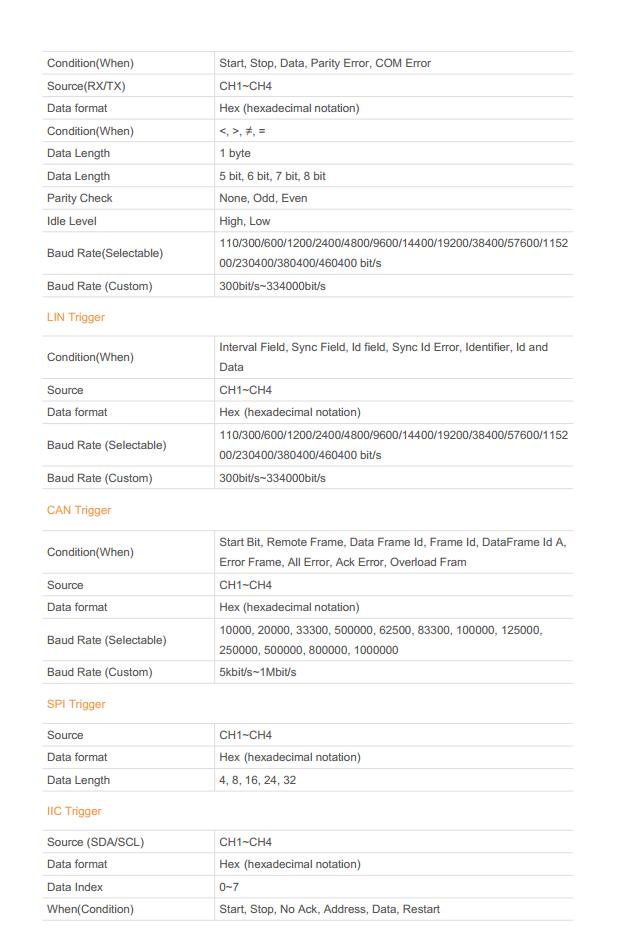

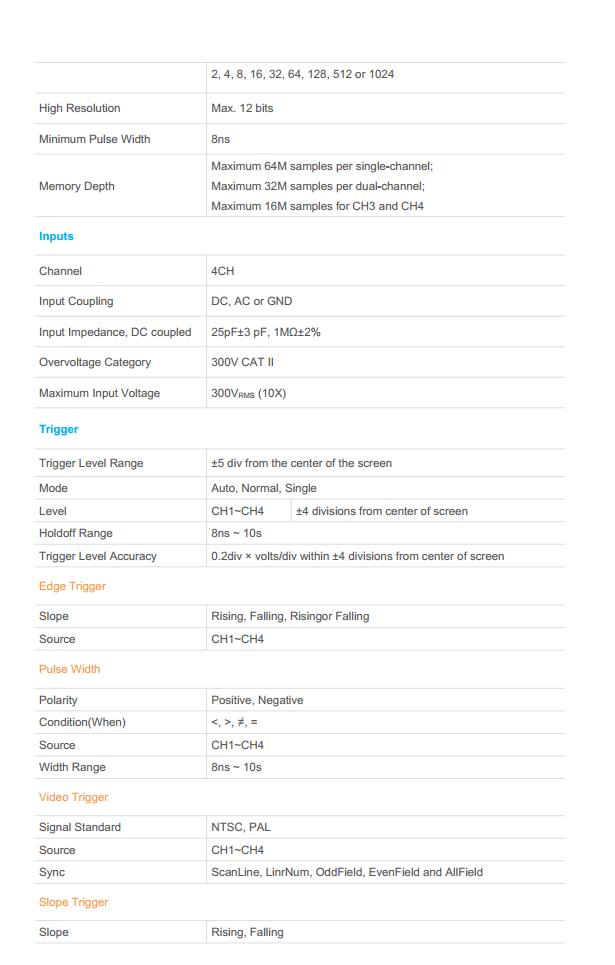

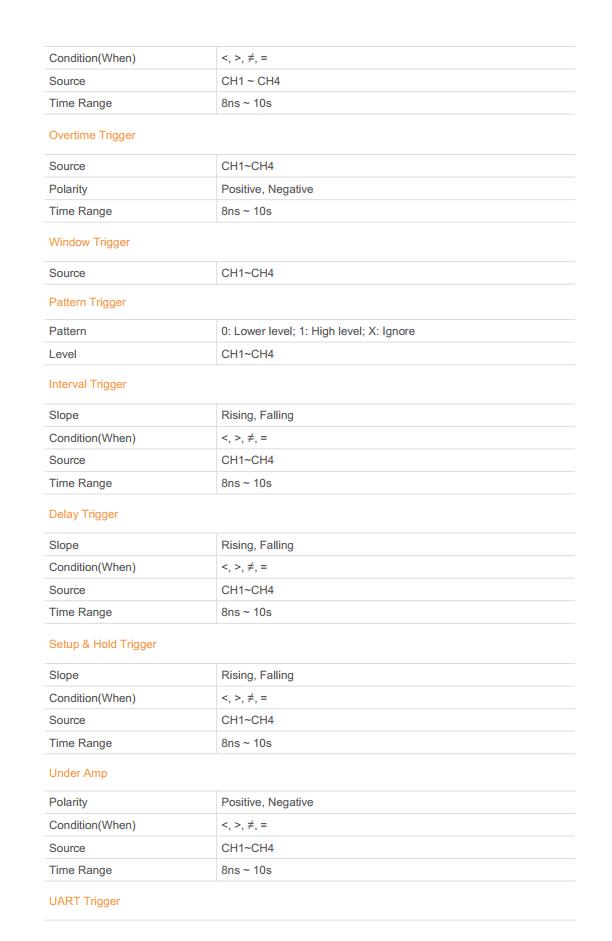

✅ รองรับฟังก์ชันทริกเกอร์และการถอดรหัสซีเรียล
- รองรับ 16 รูปแบบของทริกเกอร์
- รองรับ การถอดรหัสโปรโตคอล 5 ประเภท (UART, I2C, SPI, CAN, LIN)
✅ ความละเอียดสูง และช่วงการวัดที่กว้าง
- ช่วงความไวตั้งแต่ 500μV/div ถึง 10V/div
- หน่วยความจำ 64Mpts รองรับการบันทึกสัญญาณที่แม่นยำ
✅ หน้าจอสัมผัสแบบ Capacitive ขนาด 7 นิ้ว (800x480 TFT LCD)
- รองรับการแสดงผล 256 ระดับสีและการแสดงผลแบบสีอุณหภูมิ
- ใช้งานง่ายด้วย ระบบสัมผัส (Touchscreen UI)
✅ ฟังก์ชันคำนวณทางคณิตศาสตร์ขั้นสูง
- รองรับ การคำนวณทางคณิตศาสตร์ของคลื่นสัญญาณ (MATH Function) เช่น การบวก, ลบ, คูณ, หาร และ FFT
✅ การเชื่อมต่อมาตรฐานและรองรับการควบคุมระยะไกล
- พอร์ตเชื่อมต่อมาตรฐาน: USB Device, USB Host, LAN
- พอร์ตเสริม: HDMI, UART
- รองรับมาตรฐาน LXI CORE 2011 DEVICE Class เพื่อการทดสอบและควบคุมผ่านเครือข่าย

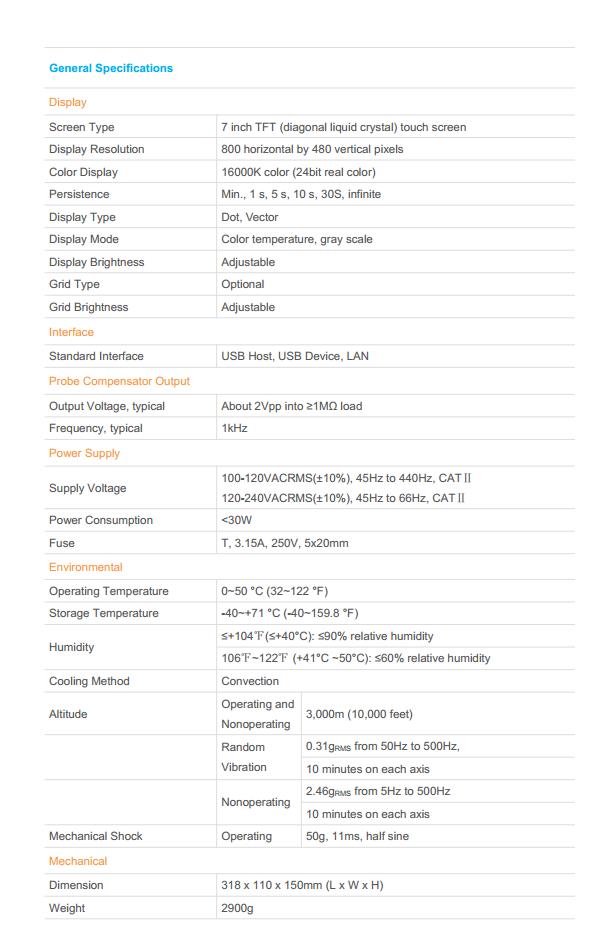

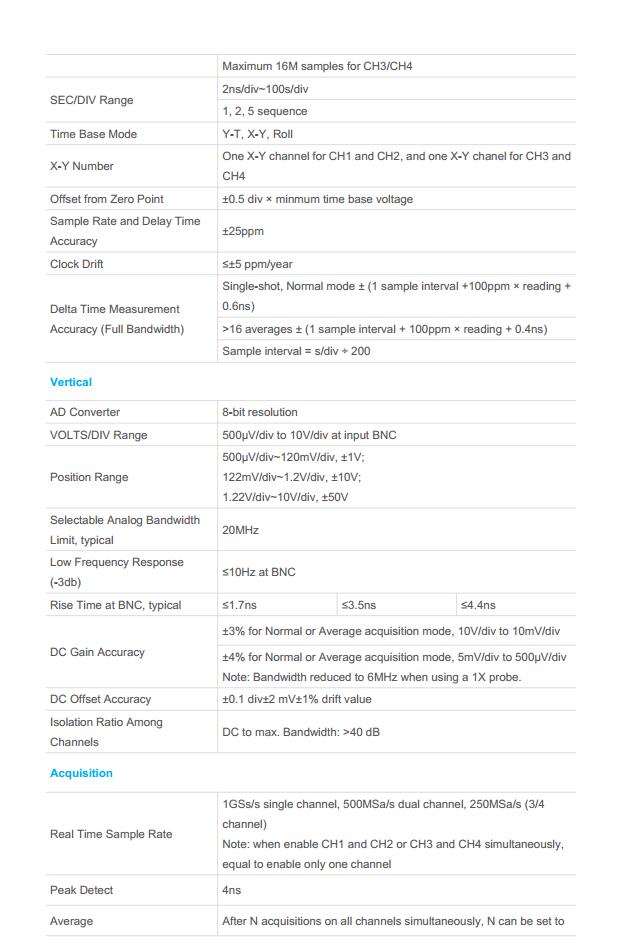

ข้อมูลทางเทคนิค (Specification)
| พารามิเตอร์ | รายละเอียด |
|---|---|
| จำนวนช่องสัญญาณ | 4 ช่อง (Analog) |
| แบนด์วิดท์ | 80MHz |
| อัตราการสุ่มตัวอย่าง | 1GSa/s |
| ช่วงแรงดันอินพุต | 500μV/div – 10V/div |
| ความลึกของหน่วยความจำ | 64Mpts |
| อัตราการจับสัญญาณ | 60,000 wfms/s (ปกติ), 400,000 wfms/s (โหมดจับสัญญาณเร็ว) |
| ทริกเกอร์และการถอดรหัสซีเรียล | รองรับ 16 รูปแบบทริกเกอร์ และ 5 ตัวถอดรหัสโปรโตคอล (UART, I2C, SPI, CAN, LIN) |
| เครื่องกำเนิดสัญญาณ (AFG) | 2 แชนแนล, 13 รูปแบบคลื่น, อัตราสุ่ม 200MSa/s, ความละเอียด 12 บิต |
| หน้าจอแสดงผล | หน้าจอสัมผัส Capacitive ขนาด 7 นิ้ว (800x480) |
| การเชื่อมต่อ | USB Device, USB Host, LAN, HDMI (อุปกรณ์เสริม) |
| มาตรฐาน | รองรับ LXI CORE 2011, ควบคุมผ่านคำสั่งระยะไกล |
| การใช้งาน | การวิเคราะห์สัญญาณ, วิศวกรรมไฟฟ้า, ระบบฝังตัว, อุตสาหกรรมการบิน, การศึกษา |
การใช้งานแนะนำ
✔ วิศวกรรมไฟฟ้าและอิเล็กทรอนิกส์
✔ การออกแบบและทดสอบระบบฝังตัว (Embedded Systems)
✔ การตรวจวิเคราะห์สัญญาณซีเรียล (UART, SPI, I2C, CAN, LIN)
✔ การซ่อมบำรุงระบบไฟฟ้าและเครื่องมืออุตสาหกรรม
✔ งานวิจัยและการศึกษาในห้องปฏิบัติการ
Hantek DPO6084C หน้าจอทัชสกรีน

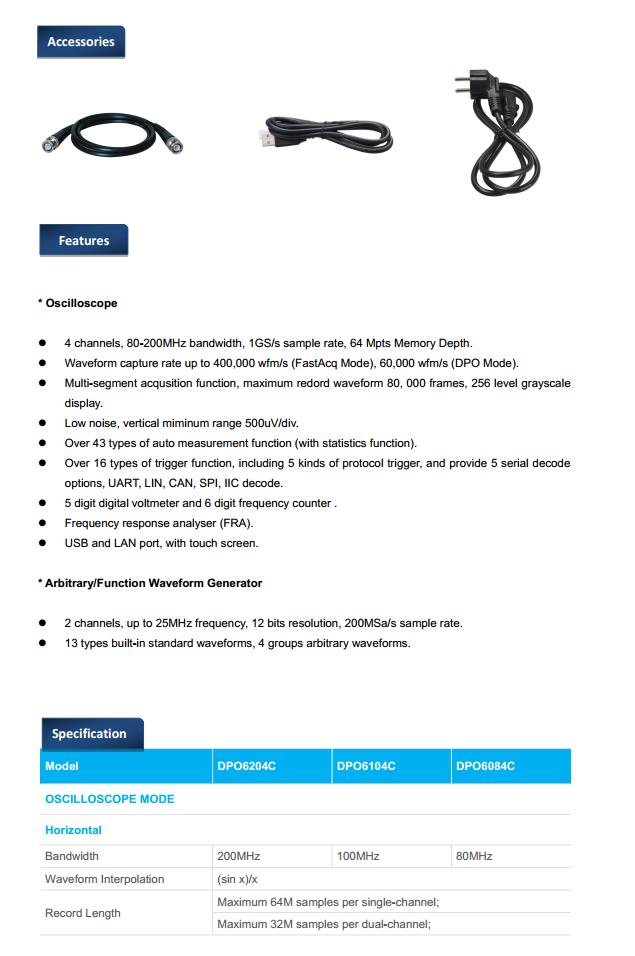

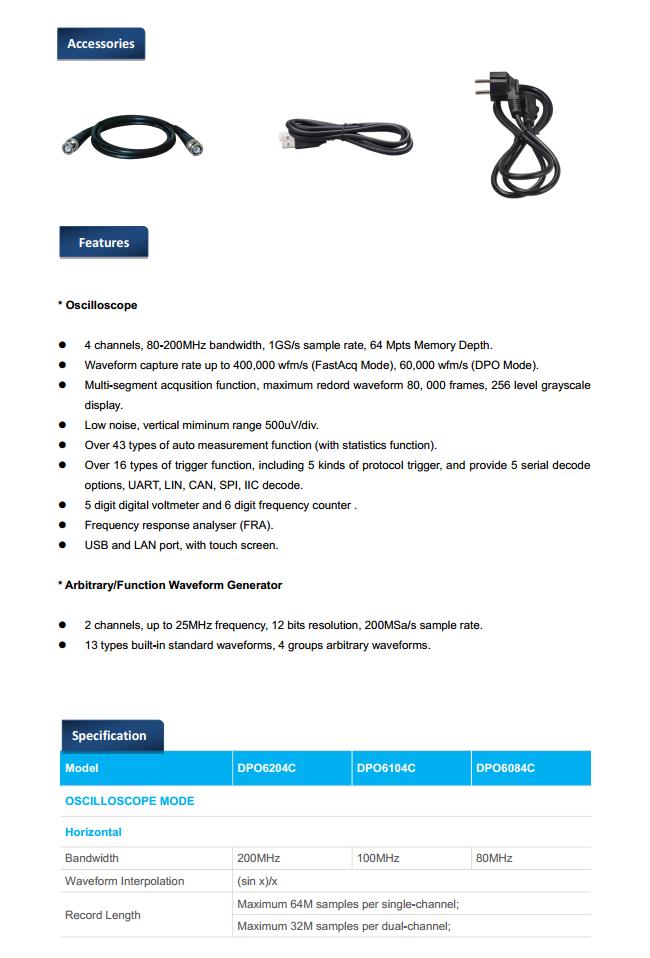

Oscilloscope Features
- 4 ช่อง แบนวิด 80MHz , อัตราสุ่มตัวอย่าง 1GSa/S , 64MB Memory Depth
- Waveform capture rate สูงสุด 400,000 wfm/s (Fast Acq Mode), 60,000 wfm/s (DPO Mode)
- Multi-segment acqusition function, maximum redord waveform 80, 000 frames, 256 level grayscale
display. - Low noise, vertical miminum range 500uV/div.
- Over 43 types of auto measurement function (with statistics function).
- Over 16 types of trigger function, including 5 kinds of protocol trigger, and provide 5 serial decode
options, UART, LIN, CAN, SPI, IIC decode.
- 5 digit digital voltmeter and 6 digit frequency counter.
- Frequency response analyser (FRA).
- USB and LAN port, with touch screen.

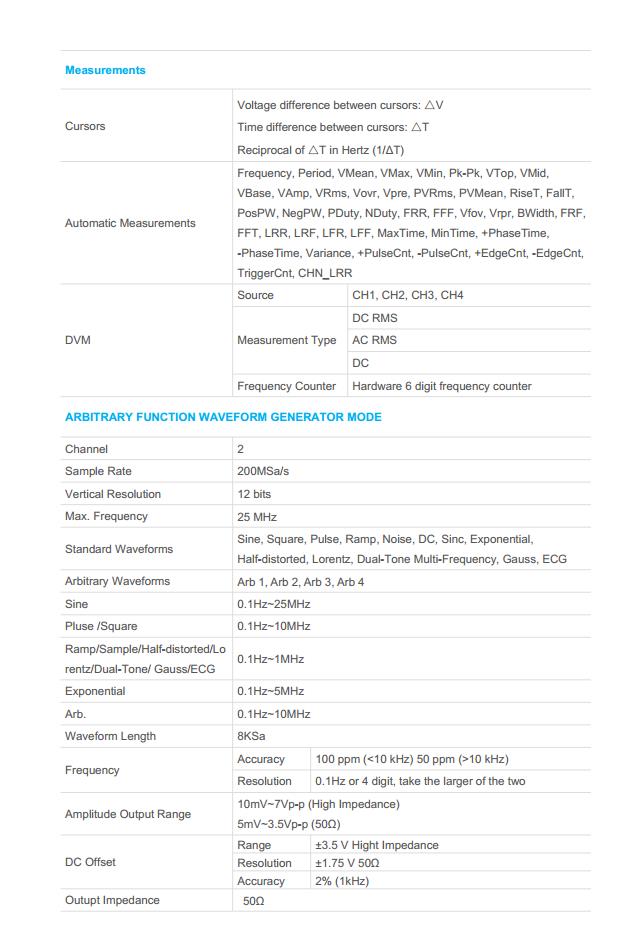

Arbitrary/Function Waveform Generator Features
- 2 channels, up to 25MHz frequency, 12 bits resolution, 200MSa/s sample rate.
- 13 types built-in standard waveforms, 4 groups arbitrary waveforms.
